L'optique

Histoire-optique-SoizicCorre
AvenueSoizicCorre
SoizicCorre1
SoizicCorre2
SoizicCorre3
SoizicCorre4

Soizic Corre, la dernière gardienne du phare, ici en juillet 2019
Elle s'est éteinte le 3 novembre 2022.

HistoireOptique-Lobster

Il ne reste du premier appareil que le soubassement métallique en fût de
colonne qu’on peut rapprocher de ce qu’on pouvait trouver pour les feux de
sixième ordre vers 1890 ou celui du phare de la Potence.

Vers 1865, un feu de quatrième ordre est d’abord destiné à marquer une
entrée de port, avec en principe une focale entre 0,25 et 0,15m, pour une
optique de diamètre entre 50 et 30 cm, avec une lampe à une mèche, et une
portée inférieure à 28km.

Le fanal de Lanvaon en 1871, c'est un photophore à huile minérale, avec bec
à mèche (système Henry Lepaute).

Ndlr - Gendre de l’horloger royal Jean-Joseph Lepaute qui réalisa des horloges
et pendules monumentales, Augustin Henry-Lepaute devint l’horloger de
Louis-Philippe puis de Napoléon III. En 1838, il s’intéressa, sous l’impulsion
de Léonor Fresnel, à l’optique des phares. Il reçut en 1844 une médaille d’or
lors de l’exposition Universelle pour ses travaux, ainsi qu’en 1849. Il s’intéressa
également à la construction proprement dite des phares et livra en 1855 un
phare de premier ordre aux États-Unis qui fut présenté lors de l’exposition Universelle. L’entreprise Lepaute a équipé plus de 1300 phares dans le monde
(principalement aux États-Unis, en Angleterre et en Espagne).

Optique00
Optique1

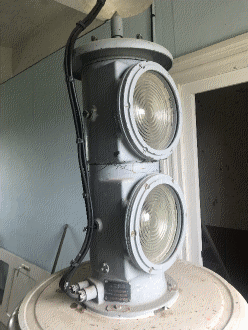

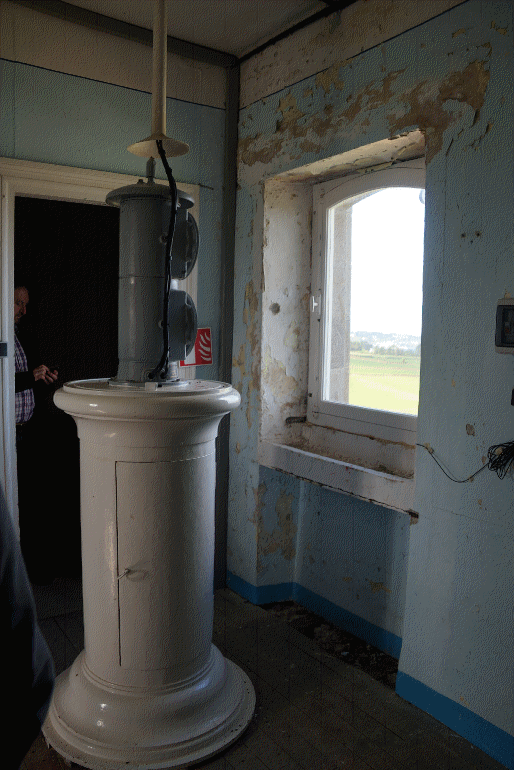

Optique du phare sur son support
Source : association Lanvaon

Optique01
Optique3

Les deux optiques (dont une de secours)
Source : association Lanvaon

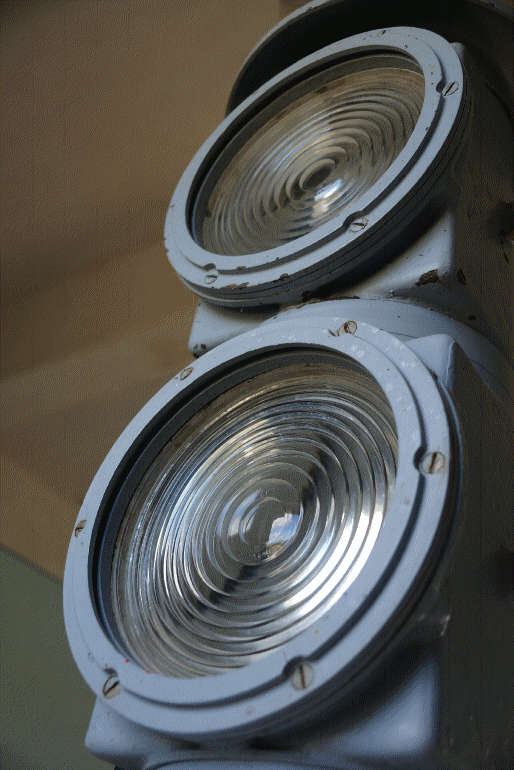

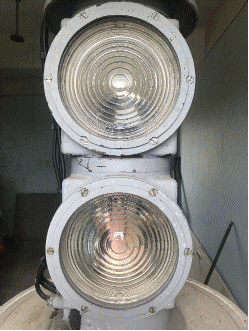

Optique du phare de Lanvaon
Source : association Lanvaon

Optique2

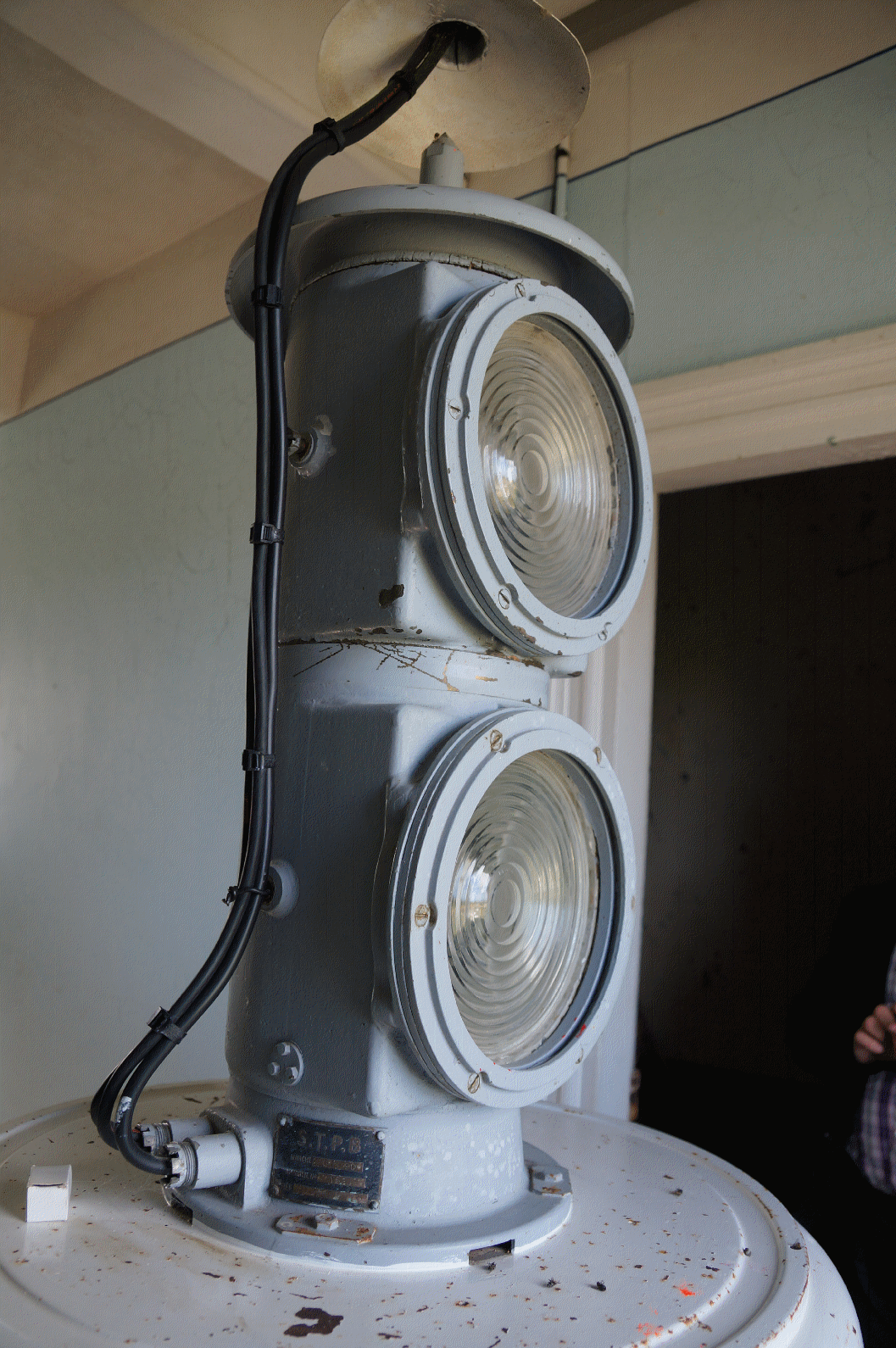

Optique du phare
Source : association Lanvaon

Haut de page

Batteries

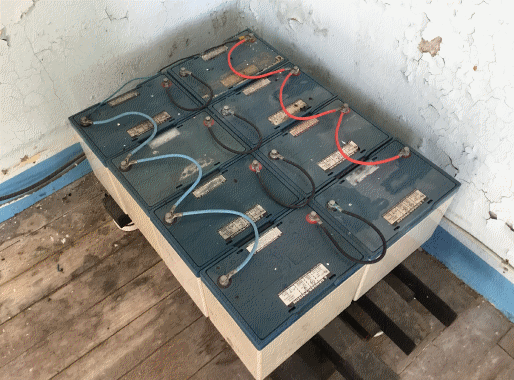

La batterie de batteries...
Source : association Lanvaon

Plaque-Immat

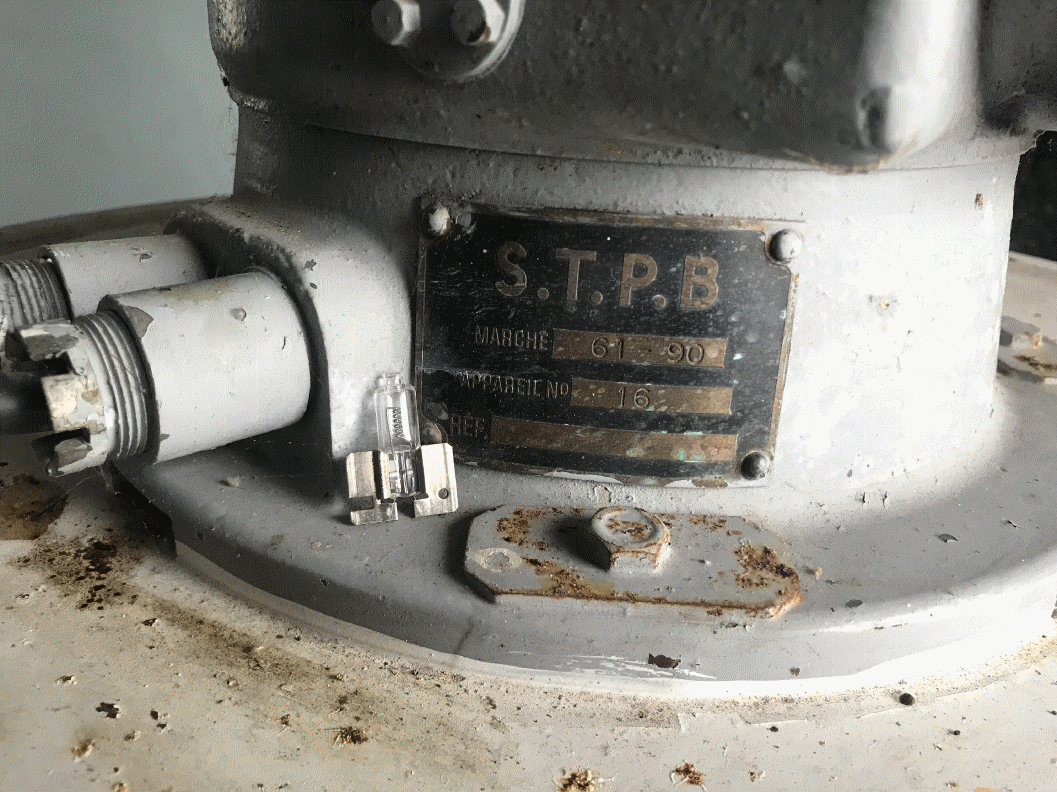

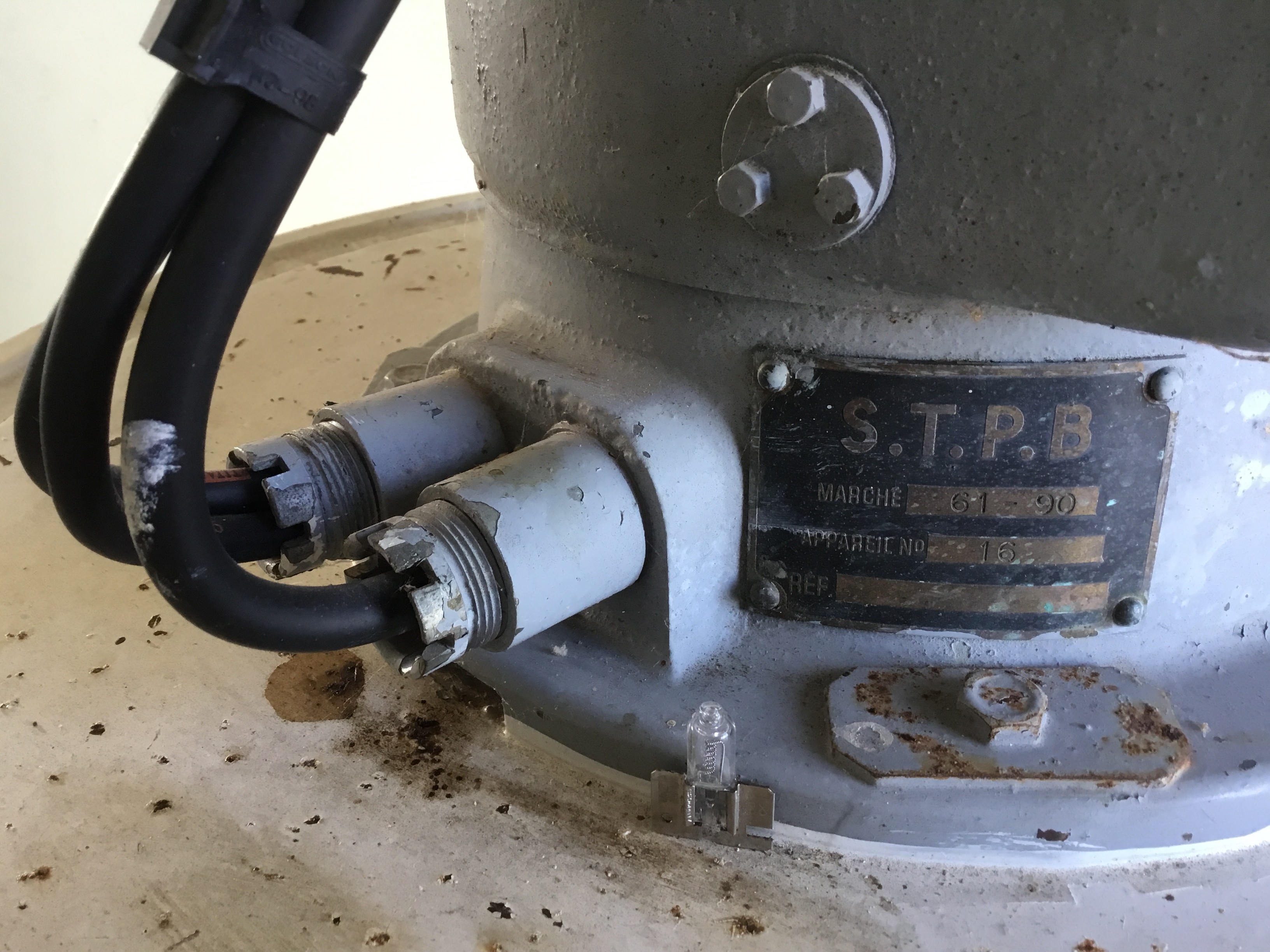

Détail de l'optique du phare
Source : association Lanvaon

Haut de page

Tableau-electrique

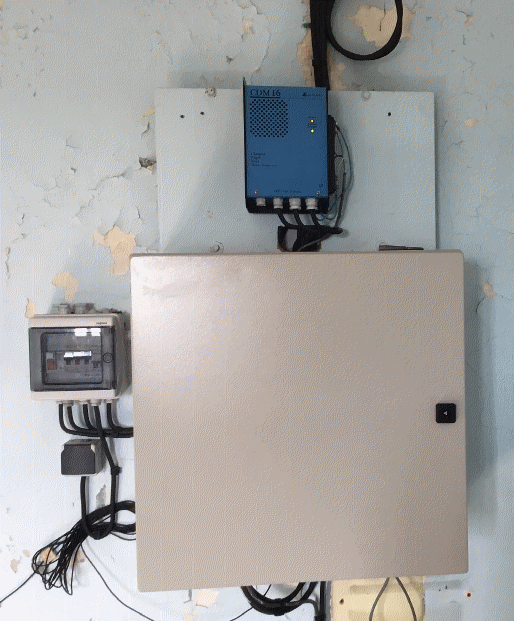

Le tableau électrique
Source : association Lanvaon

Voir la taille de l'ampoule par rapport au reste de l'optique !
Source : association Lanvaon

Escabeau

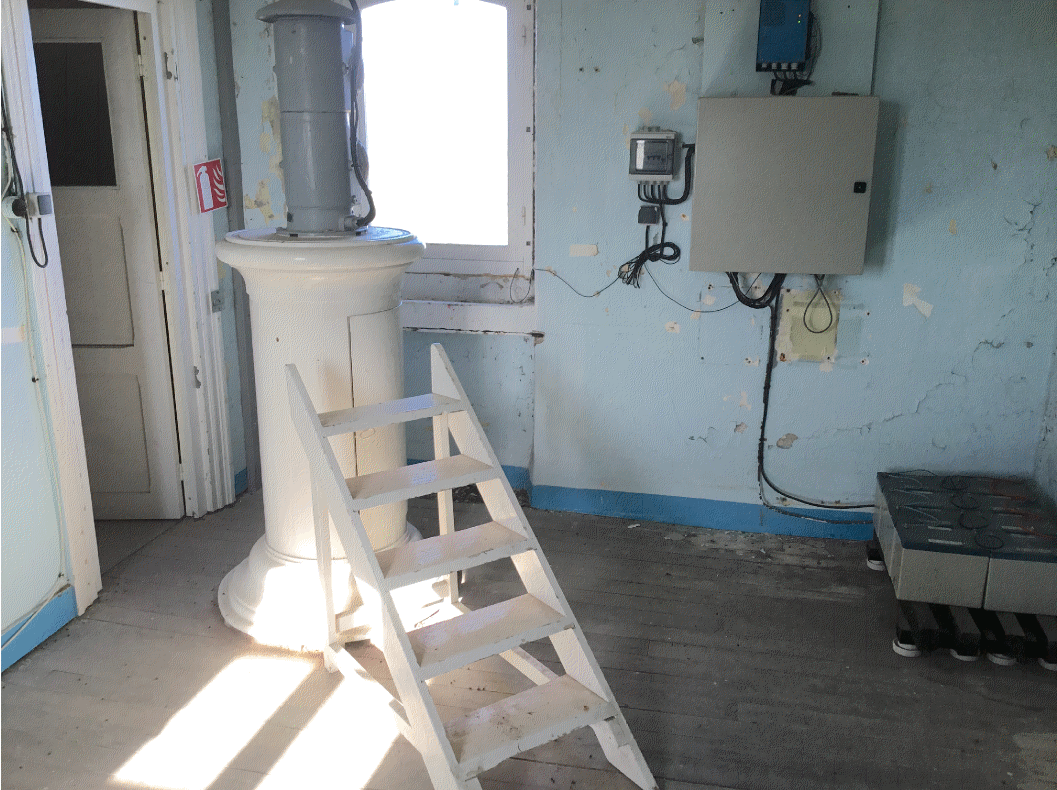

L'escabeau nécessaire au nettoyage de l'optique.
Source : association Lanvaon

Haut de page

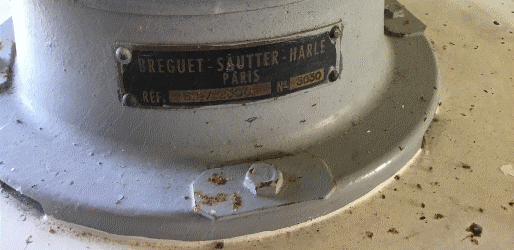

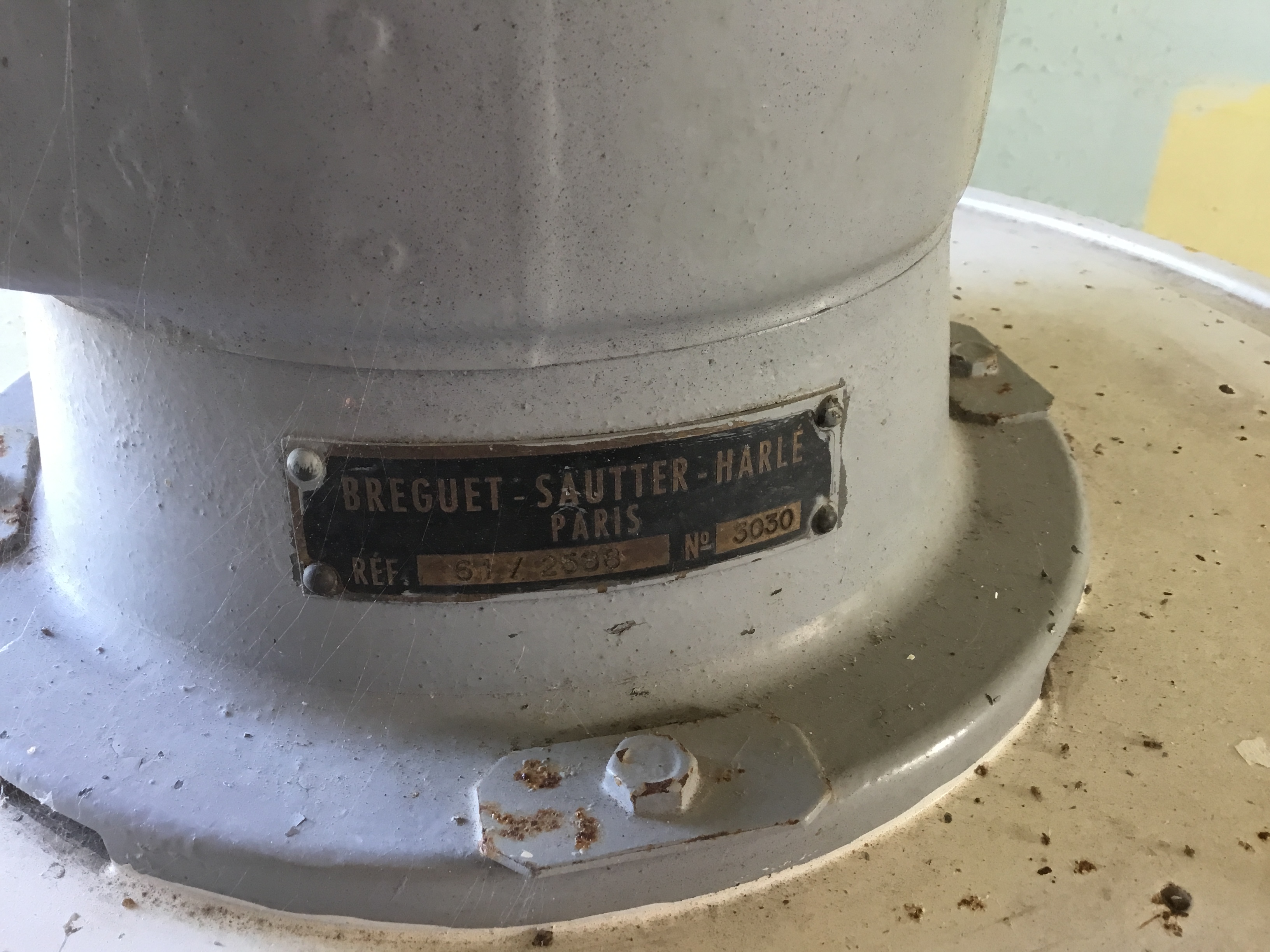

La deuxième plaque, au dos de l'appareil.
Source : association Lanvaon

Cliquer sur une des
deux images ci-dessus
pour l'agrandir dans
une nouvelle fenêtre.

Contrejour
Vue1
Vue2
Vue3

La vue depuis la fenêtre de la lanterne
Source : association Lanvaon
